여과판

Membrane plate > Standard welded membrane

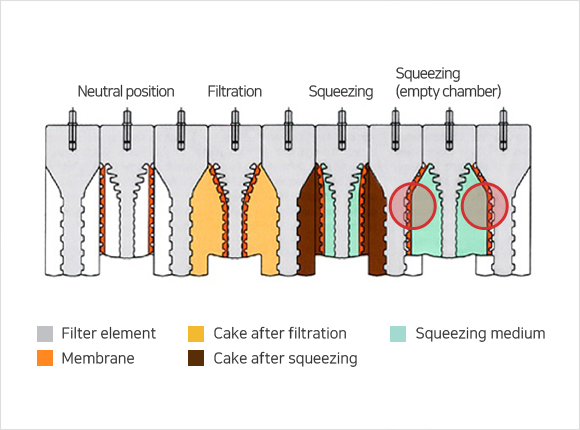

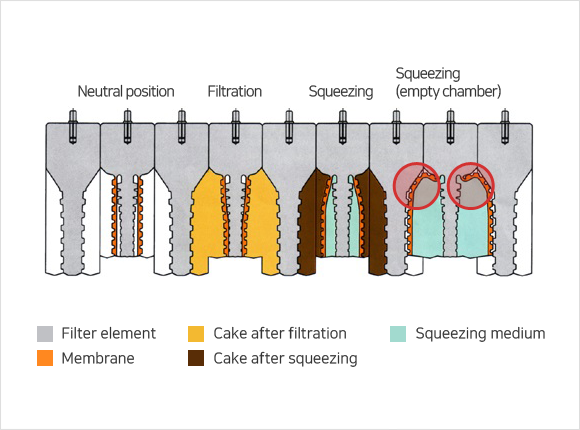

Standard welded membrane filter plate은 일반 여과판과 함께 구성하여 적용되며, 이 디자인은 산업현장에서 가장 보편적으로 사용되는 제품입니다. 멤브레인의 수축·팽창 동작은 굽힘 응력 발생의 원인으로 이는 여과판의 주재료인 PP의 화학·물리적 안정성에 영향을 줄 수 있습니다. 본 제품은 두 개의 hinge line을 적용하여 이를 최소화 하였습니다. 멤브레인 여과판의 디자인은 구조상 압착 전의 케잌 두께에 비례하여 최소한의 케잌 두께 를 필요로 합니다. 하지만 대다수의 산업현장은 고형물 농도 변화, 여과성 변화로 여과판 챔버가 균일하게 충진되지 않거나 빈 여실이 발생합니다. 이러한 현상은 멤브레인 과잉 팽창을 유발하여 멤브레인의 손상을 초래하는 원인이 됩니다.
고형물 농도 변화, 여과성 변화가 큰 현장에서는 빈 여실(empty chmaber)상태에서 압착공정이 진행 되어도 멤브레인의 손상이 없는 디자인의 멤브레인 여과판을 추천합니다.

제품 상세

Design pressure : max. 16 bar

Material : PP (body) + PP (membrane)

plate size range : from 470 x 470mm to 1500 x 1500 mm

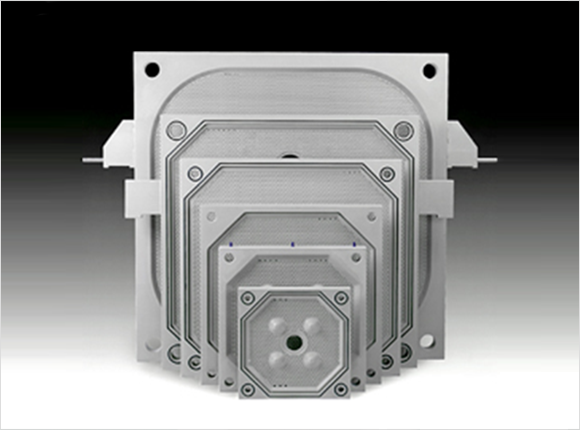

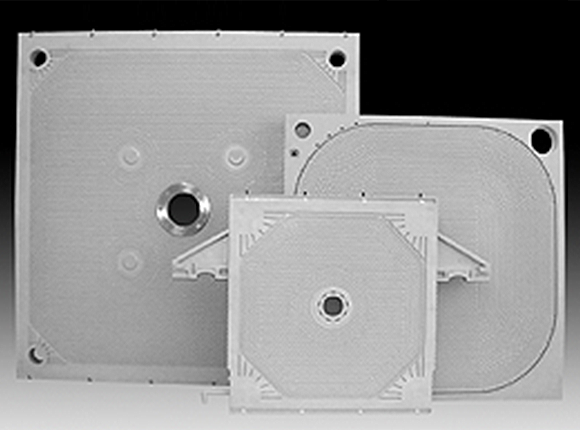

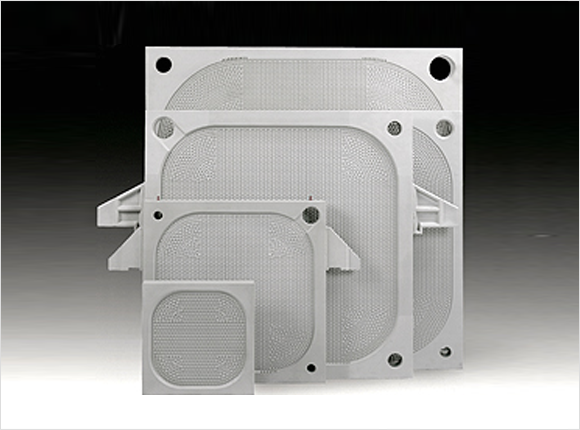

제품 이미지

Membrane plate > Empty chamber welded membrane

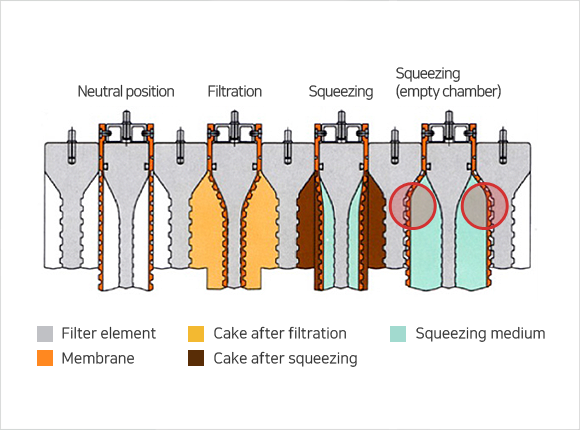

대다수의 산업현장은 고형물 농도 변화, 여과성 변화로 여과판의 여실이 균일하게 충진 되지 않거나 빈 여실이 발생 합니다. 이러한 현상은 멤브레인의 과잉팽창을 유발 하여 멤브레인의 손상을 초래하는 원인이 됩니다. Empty chamber welded membrane filter plate은 빈 여실 (empty chamber) 상태에서 슬러지 공급공정 및 압착공정이 진행되더라도 멤브레인의 손상이 없도록 설계되었습니다.
